地埋式废水处理设备:直插式污水管

　　地埋式废水处理设备:本实用新型公开了一种直插式污水管，包括第一管体，所述第一管体的外表面靠近一侧的位置固定连接有第一套筒，且第一管体的一侧外表面固定连接有密封垫，所述第一管体的另一侧外表面固定安装有连接内管，且第一管体的一侧活动连接有第二管体，所述第二管体的外表面靠近一侧的位置固定连接有第二套筒，所述第一管体的后端外表面固定连接有连接管，所述第一套筒的前端外表面固定连接有支撑块。本实用新型通过设置有一系列的结构使本装置在使用过程中具备较好的安装性，能够将第一管体与第二管体之间连接的更加紧密，便于使用者对污水管网的构建与安装，可方便对第一管体进行清理，便于使用者对第一管体的维护。

　　地埋式废水处理设备:权利要求书

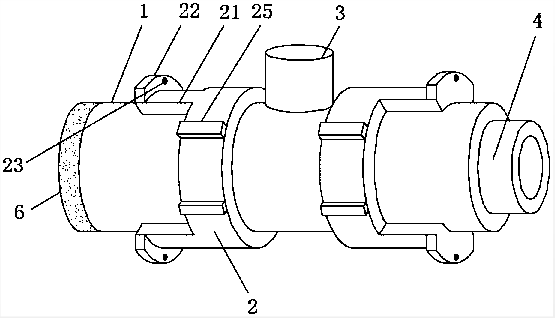

　　1.一种直插式污水管，包括第一管体(1)，其特征在于：所述第一管体(1)的外表面靠近一侧的位置固定连接有第一套筒(2)，且第一管体(1)的一侧外表面固定连接有密封垫(6)，所述第一管体(1)的另一侧外表面固定安装有连接内管(4)，且第一管体(1)的一侧活动连接有第二管体(7)，所述第二管体(7)的外表面靠近一侧的位置固定连接有第二套筒(5)，所述第一管体(1)的后端外表面固定连接有连接管(3)，所述第一套筒(2)的前端外表面固定连接有支撑块(25)，所述连接管(3)的上端外表面活动连接有盖体(31)。

　　2.根据权利要求1所述的一种直插式污水管，其特征在于：所述盖体(31)的下端外表面靠近边缘的位置固定连接有固定圈(spjg)，且盖体(31)的上端外表面开设有穿孔(ythws)。

　　3.根据权利要求2所述的一种直插式污水管，其特征在于：所述穿孔(ythws)的内部贯穿有固定螺杆(32)。

　　4.根据权利要求1所述的一种直插式污水管，其特征在于：所述第一套筒(2)的一侧外表面固定连接有支撑板(21)，且支撑板(21)的数量为四个。

　　5.根据权利要求4所述的一种直插式污水管，其特征在于：所述支撑板(21)的一侧外表面固定连接有固定块(22)，且固定块(22)的内部开设有螺孔(23)。

　　6.根据权利要求5所述的一种直插式污水管，其特征在于：所述固定块(22)的内部贯穿有螺杆(24)。

　　地埋式废水处理设备:说明书

　　一种直插式污水管

　　地埋式废水处理设备:技术领域

　　本实用新型涉及污水管技术领域，具体为一种直插式污水管。

　　地埋式废水处理设备:背景技术

　　随着社会的发展，社会上产生的污水越来越来多，需要对其收集排到污水处理厂进行处理，这种情况下便会用到污水管，但是现有的污水管结构简单，且都不具备较好的安装性，不能够较好的将第一管体与第二管体之间连接的更加紧密，不便于使用者对污水管网的构建与安装，管体在长时间的使用下容易堵塞，不方便对第一管体进行清理，不便于使用者对第一管体的维护。

　　地埋式废水处理设备:实用新型内容

　　本实用新型的目的在于提供一种直插式污水管，以解决上述背景技术中提出的问题。

　　为实现上述目的，本实用新型提供如下技术方案：一种直插式污水管，包括第一管体，所述第一管体的外表面靠近一侧的位置固定连接有第一套筒，且第一管体的一侧外表面固定连接有密封垫，所述第一管体的另一侧外表面固定安装有连接内管，且第一管体的一侧活动连接有第二管体，所述第二管体的外表面靠近一侧的位置固定连接有第二套筒，所述第一管体的后端外表面固定连接有连接管，所述第一套筒的前端外表面固定连接有支撑块，所述连接管的上端外表面活动连接有盖体。

　　通过采用上述技术方案，能够将第一管体与第二管体之间连接的更加紧密，便于使用者对污水管网的构建与安装，可方便对第一管体进行清理，便于使用者对第一管体的维护。

　　优选的，所述盖体的下端外表面靠近边缘的位置固定连接有固定圈，且盖体的上端外表面开设有穿孔。

　　通过采用上述技术方案，通过固定圈能够使盖体与连接管连接的更加紧密，保证了第一管体的密封性。

　　优选的，所述穿孔的内部贯穿有固定螺杆。

　　通过采用上述技术方案，第一管体在长时间的使用下内部容易堵塞，工作人员可将固定螺杆通过穿孔中进行卸除。

　　优选的，所述第一套筒的一侧外表面固定连接有支撑板，且支撑板的数量为四个。

　　通过采用上述技术方案，第一套筒与第二套筒通过支撑板进行连接，支撑板的长度不超过第一管体的边缘。

　　优选的，所述支撑板的一侧外表面固定连接有固定块，且固定块的内部开设有螺孔。

　　通过采用上述技术方案，将螺杆贯穿在螺孔的内部，之后将螺杆进行收紧，这样第一管体与第二管体在固定块的作用下便能够相互靠近。

　　优选的，所述固定块的内部贯穿有螺杆。

　　通过采用上述技术方案，通过螺杆能够将固定块进行拉近，之后便能够将第一管体与第二管体进行固定。

　　综上所述，本实用新型具有以下有益效果：

　　使用者可将第一管体与第二管体进行连接，第一管体上的连接内管能够与第二管体连接，在密封垫的作用下能够使其连接的更加紧密，之后将第一套筒与第二套筒通过支撑板进行连接，支撑板的长度不超过第一管体的边缘，将螺杆贯穿在螺孔的内部，之后将螺杆进行收紧，这样第一管体与第二管体在固定块的作用下便能够相互靠近，便能够将第一管体与第二管体之间连接的更加紧密，能够较为方便的将第一管体与第二管体进行连接，便于使用者对污水管网的构建与安装，将第一管体与第二管体连接好之后，工作人员可将支撑块与地面进行接触，能够避免第一管体安装时的转动，第一管体在长时间的使用下内部容易堵塞，工作人员可将固定螺杆通过穿孔中进行卸除，之后便能够将盖体打开，通过固定圈能够使盖体与连接管连接的更加紧密，将盖体打开之后，便可以对第一管体中进行清理，便于使用者对第一管体的维护。
