一体化水处理设备:活塞式过滤器及活塞式过滤系

　　一体化水处理设备:本发明公开了一种活塞式过滤器，包括过滤管、出水管、排污管及清洁活塞，清洁活塞包括活塞筒，活塞筒活动收容于过滤管内，过滤管设有过滤孔及排污口，出水管套设于过滤管的过滤孔处，活塞筒堵住排污口，使污水经过滤孔过滤后从出水管排出，排污管与排污口连通，当过滤孔需要清理时，活塞筒移动刮擦过滤孔内壁并露出排污口，排污口排污。本发明活塞式过滤器采用过滤式水污杂物分离，能快速高效的将水中杂质与污物进行过滤分离，同时也能应用在前置和后置过滤中，而且其结构简单，占用空间较小，使用方便可靠。本发明还涉及两种包含上述活塞式过滤器的活塞式过滤系统。

　　一体化水处理设备:权利要求书

　　1.一种活塞式过滤器，包括过滤管、出水管及排污管，其特征在于：所述活塞式过滤器还包括清洁活塞，所述清洁活塞包括活塞筒，所述活塞筒活动收容于所述过滤管内，所述过滤管设有过滤孔及排污口，所述出水管套设于所述过滤管的过滤孔处，所述活塞筒堵住所述排污口，使污水经所述过滤孔过滤后从所述出水管排出，所述排污管与所述排污口连通，当所述过滤孔需要清理时，所述活塞筒移动刮擦所述过滤孔内壁并露出所述排污口，所述排污口排污。

　　2.根据权利要求1所述的活塞式过滤器，其特征在于：所述清洁活塞还包括底座，所述活塞筒固定安装于所述底座，所述活塞筒及所述底座为中空结构。

　　3.根据权利要求2所述的活塞式过滤器，其特征在于：所述活塞筒顶部设有锥形向内的导角。

　　4.根据权利要求2所述的活塞式过滤器，其特征在于：所述清洁活塞还包括活塞推杆，所述活塞推杆固定于所述底座，所述过滤管底部设有推杆孔，所述活塞推杆经所述推杆孔伸出所述过滤管。

　　5.根据权利要求4所述的活塞式过滤器，其特征在于：所述过滤管还包括推杆密封圈，所述推杆密封圈位于所述推杆孔中使所述推杆孔与所述活塞推杆密封。

　　6.根据权利要求4所述的活塞式过滤器，其特征在于：所述清洁活塞还包括复位弹簧及挡板，所述挡板固定于所述活塞推杆，所述复位弹簧一端固定于所述挡板，另一端固定于所述过滤管。

　　7.根据权利要求1所述的活塞式过滤器，其特征在于：所述清洁活塞还包括活塞密封圈，所述活塞密封圈套设于所述活塞筒上并位于所述活塞筒与所述过滤管内壁之间。

　　8.根据权利要求1所述的活塞式过滤器，其特征在于：所述出水管管口开口方向与所述过滤管的轴向垂直。

　　9.一种活塞式过滤系统，包括水池、水泵、驱动器及粉碎器，其特征在于：所述活塞式过滤系统还包括如权利要求1-8任意一项所述的活塞式过滤器，所述活塞式过滤器的进水口与所述水池连接，出水口与所述水泵连接，排污管与所述粉碎器连接，所述驱动器驱动所述活塞式过滤器的清洁活塞移动，污水从所述水池进入所述活塞式过滤器进行过滤处理，净水从出水口经所述水泵重回所述水池，所述清洁活塞清洁的残渣经粉碎器粉碎后排出。

　　10.一种活塞式过滤系统，包括逆止阀、驱动器及粉碎器，其特征在于：所述活塞式过滤系统还包括如权利要求1-8任意一项所述的活塞式过滤器，所述活塞式过滤器的进水口与水源连接，出水口与使用水管连接，排污管与逆止阀连接后再与所述粉碎器连接，所述驱动器驱动所述活塞式过滤器的清洁活塞移动，水从所述水源进入所述活塞式过滤器进行过滤处理，净水从出水口进入所述使用水管，所述清洁活塞清洁的残渣经逆止阀后由粉碎器粉碎后排出。

　　一体化水处理设备:说明书

　　一种活塞式过滤器及活塞式过滤系统

　　一体化水处理设备:技术领域

　　本发明涉及过滤器，尤其是涉及一种活塞式过滤器。

　　一体化水处理设备:背景技术

　　污水处理的时候一般先要将污水里的杂物、油污等先分离出来，污水单独排放，但目前市面上很多水污过滤分离器普遍都存在结构复杂，成本价格高昂，且体积偏大等问题。

　　发明内容

　　为了克服现有技术的不足，本发明的目的在于提供一种结构简单、水污杂物分离效率高、体积小的的活塞式过滤器。

　　本发明的目的采用以下技术方案实现：

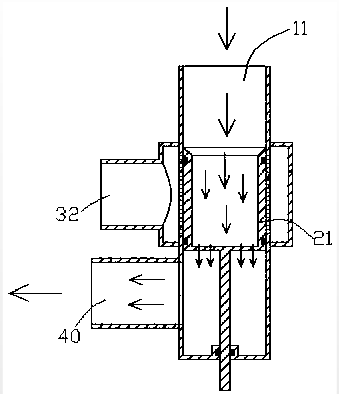

　　一种活塞式过滤器，包括过滤管、出水管、排污管及清洁活塞，所述清洁活塞包括活塞筒，所述活塞筒活动收容于所述过滤管内，所述过滤管设有过滤孔及排污口，所述出水管套设于所述过滤管的过滤孔处，所述活塞筒堵住所述排污口，使污水经所述过滤孔过滤后从所述出水管排出，所述排污管与所述排污口连通，当所述过滤孔需要清理时，所述活塞筒移动刮擦所述过滤孔内壁并露出所述排污口，所述排污口排污。

　　进一步地，所述清洁活塞还包括底座，所述活塞筒固定安装于所述底座，所述活塞筒及所述底座为中空结构。

　　进一步地，所述活塞筒顶部设有锥形向内的导角。

　　进一步地，所述清洁活塞还包括活塞推杆，所述活塞推杆固定于所述底座，所述过滤管底部设有推杆孔，所述活塞推杆经所述推杆孔伸出所述过滤管。

　　进一步地，所述过滤管还包括推杆密封圈，所述推杆密封圈位于所述推杆孔中使所述推杆孔与所述活塞推杆密封。

　　进一步地，所述清洁活塞还包括复位弹簧及挡板，所述挡板固定于所述活塞推杆，所述复位弹簧一端固定于所述挡板，另一端固定于所述过滤管。

　　进一步地，所述清洁活塞还包括活塞密封圈，所述活塞密封圈套设于所述活塞筒上并位于所述活塞筒与所述过滤管内壁之间。

　　进一步地，所述出水管管口开口方向与所述过滤管的轴向垂直。

　　一种活塞式过滤系统，包括水池、水泵、驱动器及粉碎器，所述活塞式过滤系统还包括活塞式过滤器，所述活塞式过滤器的进水口与所述水池连接，出水口与所述水泵连接，排污管与所述粉碎器连接，所述驱动器驱动所述活塞式过滤器的清洁活塞移动，污水从所述水池进入所述活塞式过滤器进行过滤处理，净水从出水口经所述水泵重回所述水池，所述清洁活塞清洁的残渣经粉碎器粉碎后排出。

　　一种活塞式过滤系统，包括逆止阀、驱动器及粉碎器，所述活塞式过滤系统还包括活塞式过滤器，所述活塞式过滤器的进水口与水源连接，出水口与使用水管连接，排污管与逆止阀连接后再与所述粉碎器连接，所述驱动器驱动所述活塞式过滤器的清洁活塞移动，水从所述水源进入所述活塞式过滤器进行过滤处理，净水从出水口进入所述使用水管，所述清洁活塞清洁的残渣经逆止阀后由粉碎器粉碎后排出。

　　相比现有技术，本发明活塞式过滤器采用过滤式水污杂物分离，能快速高效的进行水污杂物分离，同时也能应用在前置和后置过滤中，而且其结构简单，占用空间较小，使用方便可靠。

　　1.本活塞式过滤器结构，在过滤管中设置清洁活塞，通过过滤管的过滤孔进行过滤，清污时，推动活塞清洁过滤孔内壁，通过简单的管道和活塞结构，实现过滤和清污;

　　2.采用过滤孔大小的不同的过滤板(过滤网)，可以用于水污杂物分离器，或前置/后置过滤器，应用范围广;

　　3.本活塞式过滤器结构由于在过滤管内设置清洁活塞，因此过滤管可以做到与普通水管大小相同，出水管仅需比过滤管略大即可，占用空间小，能提升使用者的空间利用率。
