本实用新型公开了一种污水处理装置的过滤机构，包括过滤主体，所述过滤主体的一侧开设有第一通孔，所述过滤主体的内壁通过第一通孔固定连接有注入口，所述过滤主体的另一侧开设有第二通孔，所述过滤主体的内壁通过第二通孔固定连接有排出口。本实用新型通过设置螺旋过滤片，螺旋过滤片螺旋固定在空心杆的表面跟随空心杆转动，空心杆转动的过程中，螺旋过滤片具有螺旋送料片的作用，将污水中的杂质向上输送，这个过程中，液体水通过螺旋过滤片上的空隙与杂质分离，同时将杂质直接输送到外界，无需人工清理螺旋过滤片，达到了降低管理成本的效果。

　　权利要求书

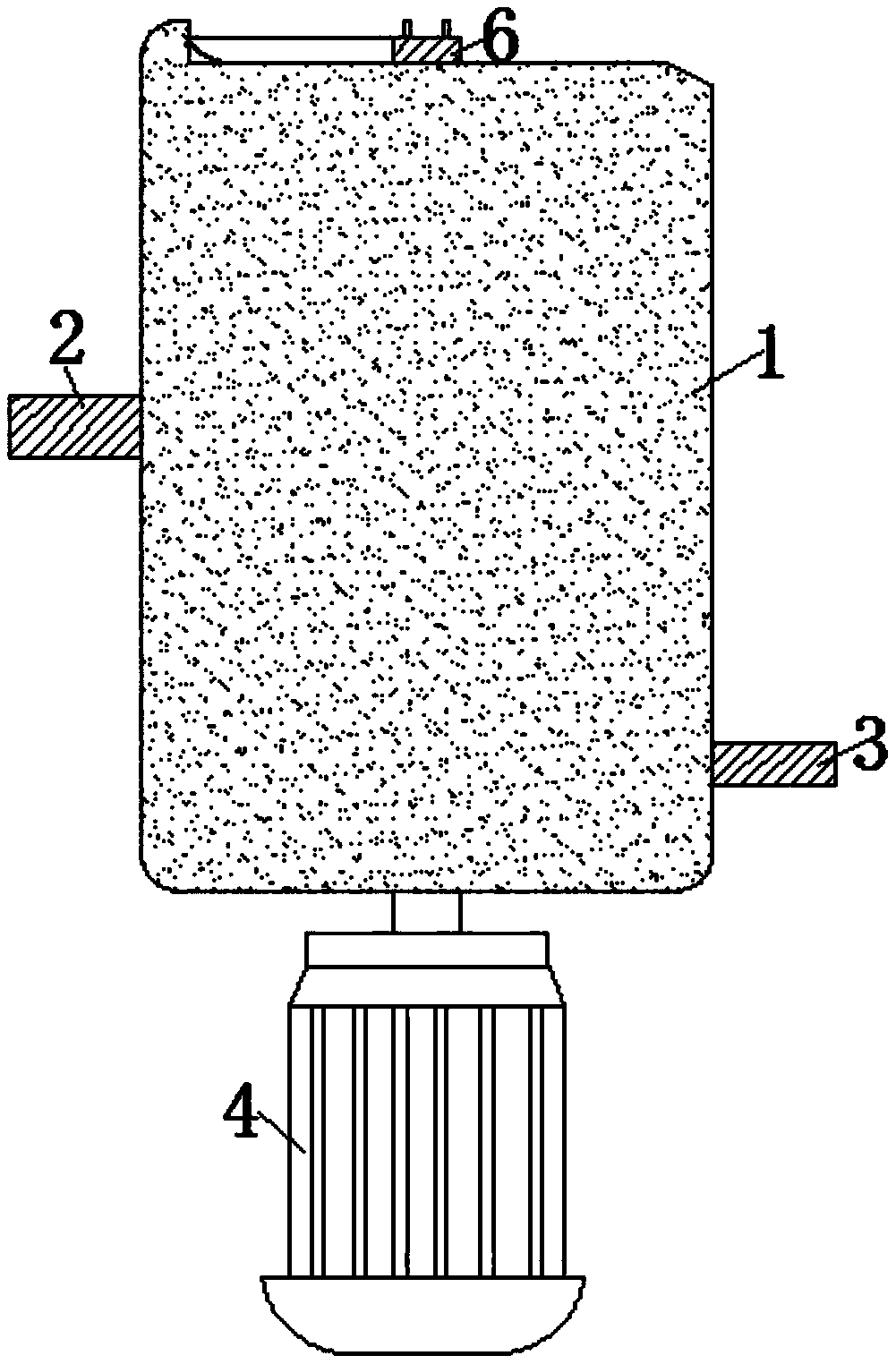

　　1.一种污水处理装置的过滤机构，包括过滤主体(1)，其特征在于：所述过滤主体(1)的一侧开设有第一通孔，所述过滤主体(1)的内壁通过第一通孔固定连接有注入口(2)，所述过滤主体(1)的另一侧开设有第二通孔，所述过滤主体(1)的内壁通过第二通孔固定连接有排出口(3);

　　所述过滤主体(1)的底部固定安装有驱动器(4)，所述过滤主体(1)的底部开设有第三通孔，所述驱动器(4)的输出轴通过第三通孔伸入过滤主体(1)的内部，所述驱动器(4)输出轴的顶部固定连接有转动杆(5)，所述转动杆(5)的表面卡接有空心杆(6)，所述空心杆(6)的表面固定连接有螺旋过滤片(7)。

　　2.根据权利要求1所述的一种污水处理装置的过滤机构，其特征在于：所述转动杆(5)上靠近其顶部的侧面开设有两个伸缩槽，所述转动杆(5)的内壁通过伸缩槽固定连接有弹簧(8)，所述弹簧(8)上远离伸缩槽的一侧固定连接有卡块(9)，所述卡块(9)的正视图为三角形，所述空心杆(6)上与卡块(9)相对应的位置开设有卡槽，所述卡块(9)的表面通过卡槽与空心杆(6)的内壁卡接。

　　3.根据权利要求2所述的一种污水处理装置的过滤机构，其特征在于：所述空心杆(6)的内壁通过卡槽开设有按动通孔，所述空心杆(6)的内壁通过按动通孔滑动连接有按动杆(10)，所述按动杆(10)的底部与卡块(9)的斜面接触，所述按动杆(10)上靠近其底部的侧面固定连接有两个防脱块(11)。

　　4.根据权利要求1所述的一种污水处理装置的过滤机构，其特征在于：所述空心杆(6)上与转动杆(5)接触的一面开设有转动凹槽，所述空心杆(6)的内壁通过转动凹槽固定连接有转轴(12)，所述转轴(12)的表面转动连接有滚轮(13)，所述滚轮(13)的表面与转动杆(5)的表面接触。

　　5.根据权利要求1所述的一种污水处理装置的过滤机构，其特征在于：所述过滤主体(1)的内壁通过第三通孔固定连接有密封件(14)，所述密封件(14)的表面与驱动器(4)输出轴的表面接触。

　　说明书

　　一种污水处理装置的过滤机构

　　技术领域

　　本实用新型涉及污水处理设备技术领域，具体为一种污水处理装置的过滤机构。

　　背景技术

　　过滤设备(外文译名Filtrationequipment)是指用来进行过滤的机械设备或者装置，是工业生产中常见的通用设备。过滤设备总体分为真空和加压两类，真空类常用的有转筒、圆盘、水平带式等，加压类常用的有压滤、压榨、动态过滤和旋转型等。但是现有的过滤设备大都是将杂物挡在过滤池中，长时间使用需要进行更换过滤板和清理过滤板，需要人工操作，从而提高管理成本，需要进行改进。

　　实用新型内容

　　本实用新型的目的在于提供一种污水处理装置的过滤机构，具备了无需清理过滤板，降低管理成本的优点，解决了现有的过滤设备大都是将杂物挡在过滤池中，长时间使用需要进行更换过滤板和清理过滤板，需要人工操作，从而提高管理成本的问题。

　　为实现上述目的，本实用新型提供如下技术方案：一种污水处理装置的过滤机构，包括过滤主体，所述过滤主体的一侧开设有第一通孔，所述过滤主体的内壁通过第一通孔固定连接有注入口，所述过滤主体的另一侧开设有第二通孔，所述过滤主体的内壁通过第二通孔固定连接有排出口。

　　所述过滤主体的底部固定安装有驱动器，所述过滤主体的底部开设有第三通孔，所述驱动器的输出轴通过第三通孔伸入过滤主体的内部，所述驱动器输出轴的顶部固定连接有转动杆，所述转动杆的表面卡接有空心杆，所述空心杆的表面固定连接有螺旋过滤片。

　　优选的，所述转动杆上靠近其顶部的侧面开设有两个伸缩槽，所述转动杆的内壁通过伸缩槽固定连接有弹簧，所述弹簧上远离伸缩槽的一侧固定连接有卡块，所述卡块的正视图为三角形，所述空心杆上与卡块相对应的位置开设有卡槽，所述卡块的表面通过卡槽与空心杆的内壁卡接。

　　优选的，所述空心杆的内壁通过卡槽开设有按动通孔，所述空心杆的内壁通过按动通孔滑动连接有按动杆，所述按动杆的底部与卡块的斜面接触，所述按动杆上靠近其底部的侧面固定连接有两个防脱块。

　　优选的，所述空心杆上与转动杆接触的一面开设有转动凹槽，所述空心杆的内壁通过转动凹槽固定连接有转轴，所述转轴的表面转动连接有滚轮，所述滚轮的表面与转动杆的表面接触。

　　优选的，所述过滤主体的内壁通过第三通孔固定连接有密封件，所述密封件的表面与驱动器输出轴的表面接触，所述密封件的表面与驱动器输出轴的表面接触。

　　与现有技术相比，本实用新型的有益效果如下：

　　一、本实用新型通过设置螺旋过滤片，螺旋过滤片螺旋固定在空心杆的表面跟随空心杆转动，空心杆转动的过程中，螺旋过滤片具有螺旋送料片的作用，将污水中的杂质向上输送，这个过程中，液体水通过螺旋过滤片上的空隙与杂质分离，同时将杂质直接输送到外界，无需人工清理螺旋过滤片，达到了降低管理成本的效果。

　　二、本实用新型通过设置弹簧、卡块和按动杆，卡块通过卡槽将转动杆和空心杆卡接，当螺旋过滤片受到损伤时，按动按动杆，按动杆挤压卡块的斜面，使卡块压缩弹簧收缩到伸缩槽中，解除卡块对转动杆和空心杆的卡接，将空心杆和螺旋过滤片取出进行修理，方便维修，从而间接的达到了降低管理成本的效果。
