光伏不锈钢废水总氮处理成套化设备

本发明公开了一种光伏不锈钢废水总氮处理成套化设备，包括前置碳酸钙反应器、前置沙水分离器和脱氮反应器，前置碳酸钙反应器上设有供待处理污水进入的进水口，前置碳酸钙反应器通过出水管与前置沙水分离器连通，前置沙水分离器上设有供泥沙排出的排沙口，前置沙水分离器通过排水管道与脱氮反应器的脱氮进水管连通，脱氮反应器的出水端分别设有污水回流管和出水口，污水回流管与前置碳酸钙反应器连通，本发明使得反硝化污泥钙化得以避免，生化系统崩溃的风险大大降低;且进水和回流水能够充分混合，进水pH能够得到调节;且钙离子的去除不需要额外投加药剂，出水中的碳酸根能得到充分利用，节省原料，降低了污水处理成本，节能环保。

　　权利要求书

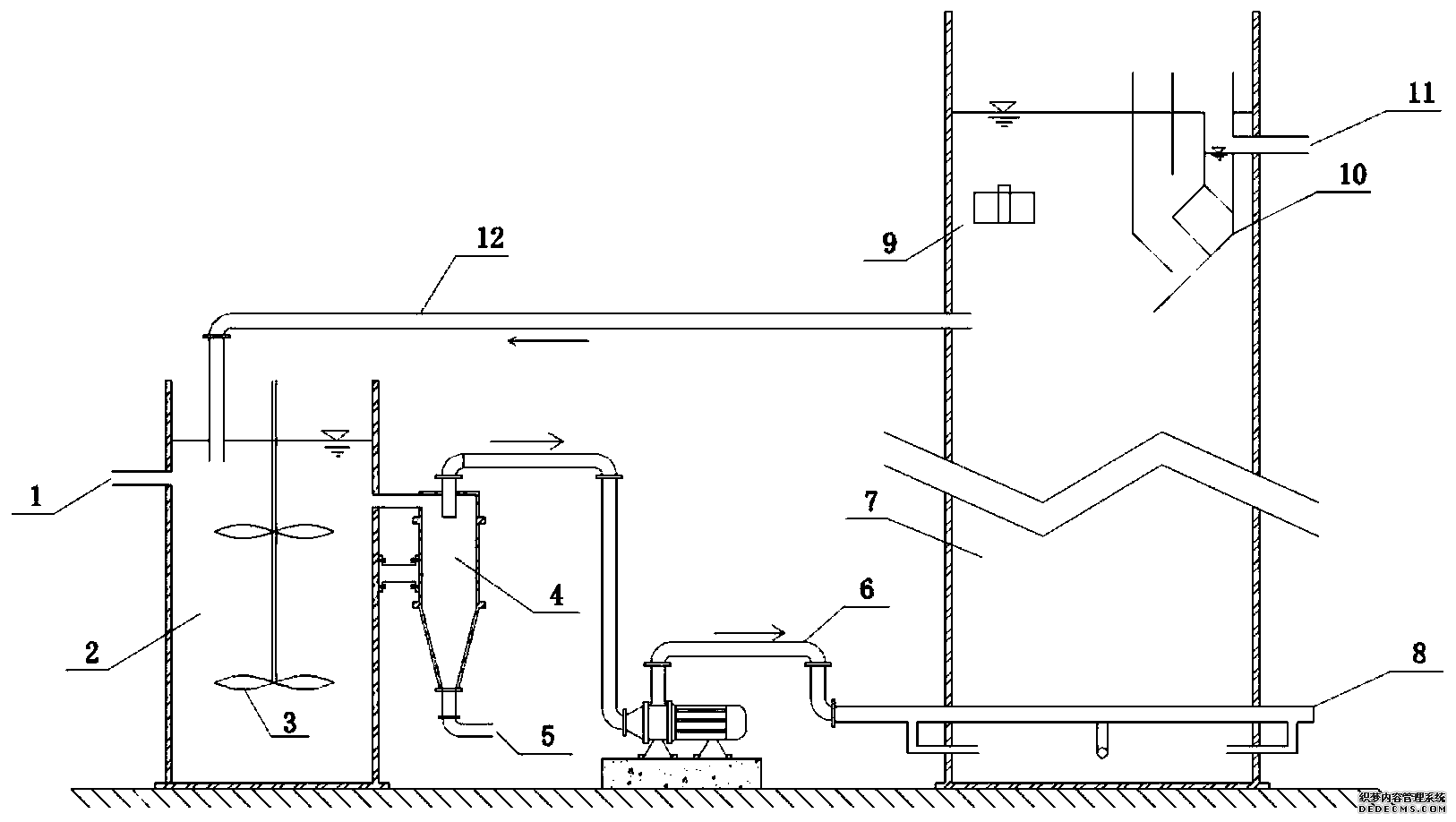

　　1.一种光伏不锈钢废水总氮处理成套化设备，其特征在于：包括前置碳酸钙反应器(2)、前置沙水分离器(4)和脱氮反应器(7)，所述前置碳酸钙反应器上设有供待处理污水进入的进水口(1)，前置碳酸钙反应器通过出水管与前置沙水分离器连通，前置沙水分离器上设有供泥沙排出的排沙口(5)，前置沙水分离器通过排水管道与脱氮反应器的脱氮进水管连通，脱氮反应器的出水端分别设有污水回流管(12)和出水(11)口，污水回流管与前置碳酸钙反应器连通。

　　2.根据权利要求1所述的光伏不锈钢废水总氮处理成套化设备，其特征在于：所述前置碳酸钙反应器内还设有推流搅拌器(3)。

　　3.根据权利要求1或2所述的光伏不锈钢废水总氮处理成套化设备，其特征在于：所述进水口和污水回流管的出水端位于前置碳酸钙反应器上端一侧，前置沙水分离器与前置碳酸钙反应器另一侧连通。

　　4.根据权利要求1所述的光伏不锈钢废水总氮处理成套化设备，其特征在于：前置沙水分离器下端形成有内径逐渐收缩的漏斗状结构，排沙口为与该漏斗状结构下端连通的水平管道。

　　5.根据权利要求1所述的光伏不锈钢废水总氮处理成套化设备，其特征在于：前置沙水分离器上端形成前置出水口，该前置出水口通过排水管道与脱氮进水管连通。

　　6.根据权利要求5所述的光伏不锈钢废水总氮处理成套化设备，其特征在于：前置沙水分离器的排水管道与脱氮进水管之间还设有进水泵。

　　7.根据权利要求1所述的光伏不锈钢废水总氮处理成套化设备，其特征在于：所述脱氮反应器下层设有进气布水器，进气布水器与脱氮进水管连通，进气布水器上均匀部分有若干布水口，脱氮反应器中层形成脱氮反应区，脱氮反应器的出水端位于其上层。

　　8.根据权利要求7所述的光伏不锈钢废水总氮处理成套化设备，其特征在于：所述脱氮反应器位于脱氮反应区上方还设有污泥脱气组件(9)，污泥脱气组件能够将脱氮反应区上浮的污泥脱气。

　　9.根据权利要求7所述的光伏不锈钢废水总氮处理成套化设备，其特征在于：所述脱氮反应器的上端还设有出水堰，出水堰外侧底面设有泥水分离器。

　　说明书

　　光伏不锈钢废水总氮处理成套化设备

　　技术领域

　　本发明涉及一种废水处理技术，特别涉及一种光伏不锈钢废水总氮处理成套化设备。

　　背景技术

　　光伏不锈钢废水中含有大量的硝酸盐和氢氟酸，在废水处理过程中，氟离子因为其较强的腐蚀性，必须先于硝酸根去除。目前氟离子通常通过引入钙离子沉淀的方式去除，为了将氟离子的浓度控制在较低水平，钙必须过量投加，致使除氟工艺后废水中含有较高浓度的钙离子。

　　现有光伏不锈钢废水总氮处理工艺直接将除氟后含有较高浓度钙离子的废水经过简单的pH调节后，直接进入脱氮生化系统。

　　对于脱氮生化系统，进水富含钙离子危害很大。因为碳源在反硝化反应中的最终产物是碳酸根，与钙离子结合后会形成碳酸钙沉淀，这些重质沉淀在反应器内大量积累后会不但会使活性污泥钙化，还会引起池壁结垢、管道堵塞和污泥板结等一系列严重的问题，最终导致反硝化生化系统崩溃。

　　发明内容

　　为了克服上述缺陷，本发明提供了一种光伏不锈钢废水总氮处理成套化设备，该光伏不锈钢废水总氮处理成套化设备。

　　本发明为了解决其技术问题所采用的技术方案：一种光伏不锈钢废水总氮处理成套化设备，包括前置碳酸钙反应器、前置沙水分离器和脱氮反应器，所述前置碳酸钙反应器上设有供待处理污水进入的进水口，前置碳酸钙反应器通过出水管与前置沙水分离器连通，前置沙水分离器上设有供泥沙排出的排沙口，前置沙水分离器通过排水管道与脱氮反应器的脱氮进水管连通，脱氮反应器的出水端分别设有污水回流管和出水口，污水回流管与前置碳酸钙反应器连通。

　　作为本发明的进一步改进，所述前置碳酸钙反应器内还设有推流搅拌器。

　　作为本发明的进一步改进，所述进水口和污水回流管的出水端位于前置碳酸钙反应器上端一侧，前置沙水分离器与前置碳酸钙反应器另一侧连通。

　　作为本发明的进一步改进，前置沙水分离器下端形成有内径逐渐收缩的漏斗状结构，排沙口为与该漏斗状结构下端连通的水平管道。

　　作为本发明的进一步改进，前置沙水分离器上端形成前置出水口，该前置出水口通过排水管道与脱氮进水管连通。

　　作为本发明的进一步改进，前置沙水分离器的排水管道与脱氮进水管之间还设有进水泵。

　　作为本发明的进一步改进，所述脱氮反应器下层设有进气布水器，进气布水器与脱氮进水管连通，进气布水器上均匀部分有若干布水口，脱氮反应器中层形成脱氮反应区，脱氮反应器的出水端位于其上层。

　　作为本发明的进一步改进，所述脱氮反应器位于脱氮反应区上方还设有污泥脱气组件，污泥脱气组件能够将脱氮反应区上浮的污泥脱气。

　　作为本发明的进一步改进，所述脱氮反应器的上端还设有出水堰，出水堰外侧底面设有泥水分离器。

　　本发明的有益效果是：本发明通过在污水进入高效脱氮反应器前先进入前置碳酸钙反应器内，污水与污水回流管的回流液在前置碳酸钙反应器内充分混合，污水中钙离子与回流液中的碳酸氢根离子、溶解碳酸和碳酸根离子充分反应产生碳酸钙固体，碳酸钙固体经过前置砂水分离器分离，由排沙口排出，大大降低了脱氮生化系统进水钙离子浓度，反硝化污泥钙化得以避免，生化系统崩溃的风险大大降低;且进水和回流水能够充分混合，进水pH能够得到调节;且钙离子的去除不需要额外投加药剂，出水中的碳酸根能得到充分利用，节省原料，降低了污水处理成本，节能环保。
