贵阳污水净化振筛分离方法

本实用新型公开了一种污水净化振筛分离装置，包括处理筒，所述处理筒的内部设置有螺旋设置的处理槽，且处理槽的底端设置有网筛，并且处理槽的两端均连通有连接管，所述处理槽的一侧固定连接有连接块，所述处理筒的外壁上固定连接有振动电机，且振动电机的输出端与连接块之间传动连接。本实用新型中，启动外部的振动电机动作，振动电机通过连接块对内部的处理槽进行传动，从而使得处理槽进行整体的振动，污水在处理筒内部时，在自身重力作用下沿处理槽进行流动，由于处理槽的底部设置有网筛，配合处理槽的左右摇晃，从而加速了处理槽对内部水流的过滤速度，过滤后的污水通过承接槽进行承接够，流出处理筒。

　　权利要求书

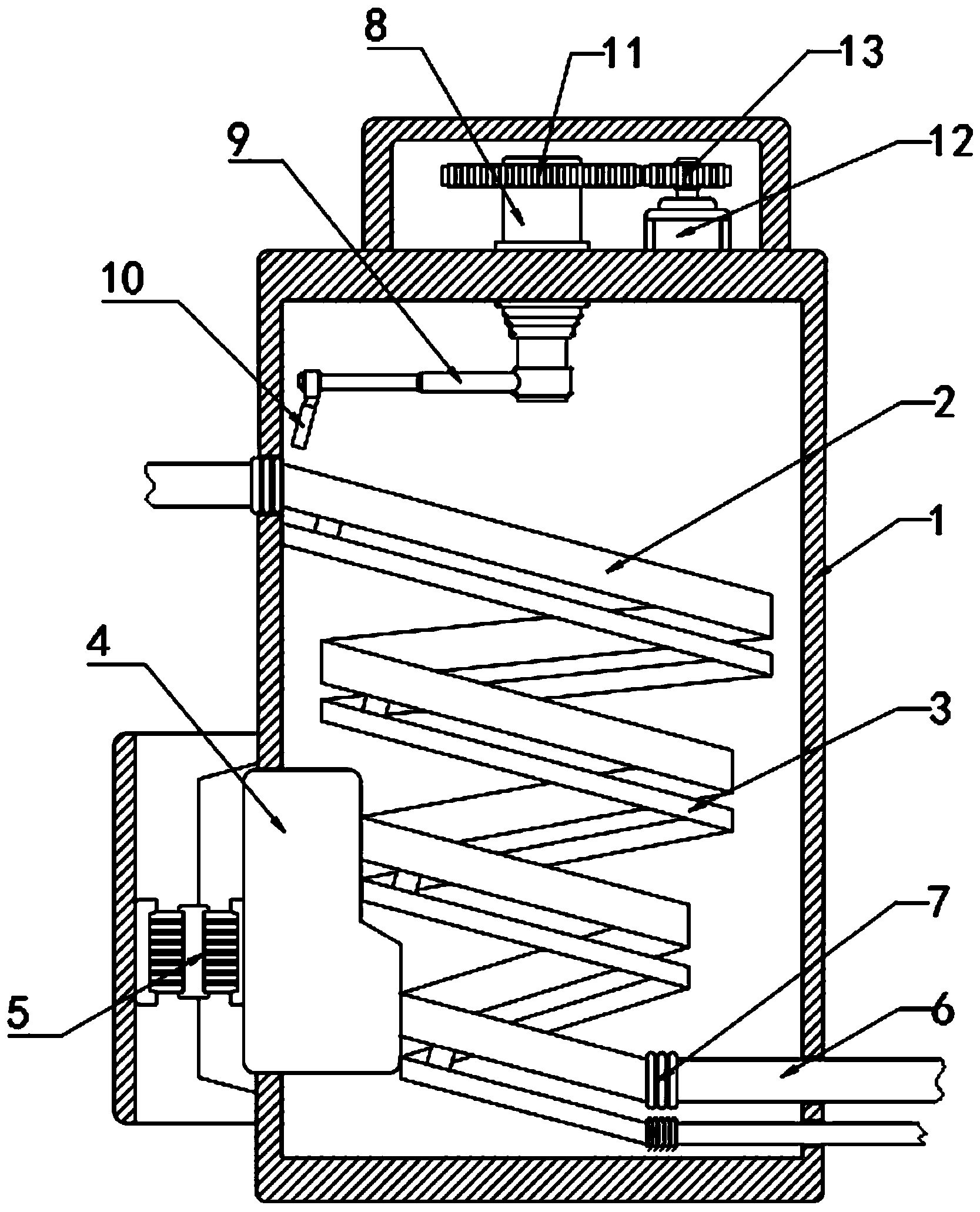

　　1.一种污水净化振筛分离装置，包括处理筒(1)，其特征在于，所述处理筒(1)的内部设置有螺旋设置的处理槽(2)，且处理槽(2)的底端设置有网筛(14)，并且处理槽(2)的两端均连通有连接管(6)，所述处理槽(2)的一侧固定连接有连接块(4)，所述处理筒(1)的外壁上固定连接有振动电机(5)，且振动电机(5)的输出端与连接块(4)之间传动连接，所述处理筒(1)的顶端转动连接有电动伸缩杆(8)，且电动伸缩杆(8)的输出端转动连接有刮板(10)。

　　2.根据权利要求1所述的一种污水净化振筛分离装置，其特征在于，所述处理槽(2)的下方设置有螺旋状的承接槽(3)，且承接槽(3)与处理槽(2)位置对应设置。

　　3.根据权利要求1所述的一种污水净化振筛分离装置，其特征在于，所述处理槽(2)的两端均固定连接有伸缩管(7)，且两个伸缩管(7)均分别与两个水平设置的连接管(6)固定连接。

　　4.根据权利要求1所述的一种污水净化振筛分离装置，其特征在于，所述处理筒(1)的顶端固定连接有驱动电机(12)，且驱动电机(12)的输出轴传动连接有主动齿轮盘(13)，并且主动齿轮盘(13)通过啮合连接的从动齿轮盘(11)与电动伸缩杆(8)传动连接。

　　5.根据权利要求4所述的一种污水净化振筛分离装置，其特征在于，所述电动伸缩杆(8)的输出端焊接有弹性伸缩机构(9)，且弹性伸缩机构(9)的一端与刮板(10)之间固定连接。

　　6.根据权利要求5所述的一种污水净化振筛分离装置，其特征在于，所述弹性伸缩机构(9)包括套管(15)和滑杆(16)，所述套管(15)与滑杆(16)之间滑套连接，且套管(15)通过内部设置的挤压弹簧(17)与滑杆(16)之间弹性连接。

　　说明书

　　一种污水净化振筛分离装置

　　技术领域

　　本实用新型涉及污水净化技术领域，尤其涉及一种污水净化振筛分离装置。

　　背景技术

　　污水是指受一定污染的来自生活和生产的排出水。丧失了原来使用功能的水简称为污水。主要是生活上使用后的水，其含有有机物较多，处理较易;现有污水处理时需要通过滤网对较大的杂质进行处理，从而便于后续处理的进行。

　　现有污水在进行过滤时仍然存在不足之处，通过水流自身的重力进行过滤效率较低，需要等待的时间较长，并且现有的过滤装置在过滤后进行清洁较为的繁杂，不便于操作，从而增加了过滤的复杂程度。

　　发明内容

　　本实用新型的目的在于：为了解决现有污水处理装置过滤效率较低及不便于滤渣清理的问题，而提出的一种污水净化振筛分离装置。

　　为了实现上述目的，本实用新型采用了如下技术方案：

　　一种污水净化振筛分离装置，包括处理筒，所述处理筒的内部设置有螺旋设置的处理槽，且处理槽的底端设置有网筛，并且处理槽的两端均连通有连接管，所述处理槽的一侧固定连接有连接块，所述处理筒的外壁上固定连接有振动电机，且振动电机的输出端与连接块之间传动连接，所述处理筒的顶端转动连接有电动伸缩杆，且电动伸缩杆的输出端转动连接有刮板。

　　作为上述技术方案的进一步描述：

　　所述处理槽的下方设置有螺旋状的承接槽，且承接槽与处理槽位置对应设置。

　　作为上述技术方案的进一步描述：

　　所述处理槽的两端均固定连接有伸缩管，且两个伸缩管均分别与两个水平设置的连接管固定连接。

　　作为上述技术方案的进一步描述：

　　所述处理筒的顶端固定连接有驱动电机，且驱动电机的输出轴传动连接有主动齿轮盘，并且主动齿轮盘通过啮合连接的从动齿轮盘与电动伸缩杆传动连接。

　　作为上述技术方案的进一步描述：

　　所述电动伸缩杆的输出端焊接有弹性伸缩机构，且弹性伸缩机构的一端与刮板之间固定连接。

　　作为上述技术方案的进一步描述：

　　所述弹性伸缩机构包括套管和滑杆，所述套管与滑杆之间滑套连接，且套管通过内部设置的挤压弹簧与滑杆之间弹性连接。

　　综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

　　1、本实用新型中，启动外部的振动电机动作，振动电机通过连接块对内部的处理槽进行传动，从而使得处理槽进行整体的振动，污水在处理筒内部时，在自身重力作用下沿处理槽进行流动，由于处理槽的底部设置有网筛，配合处理槽的左右摇晃，从而加速了处理槽对内部水流的过滤速度，过滤后的污水通过承接槽进行承接够，流出处理筒。

　　2、本实用新型中，启动驱动电机进行动作，同时电动伸缩杆伸长，将其一端的刮板伸入处理槽中，驱动电机通过两个齿轮盘对电动伸缩杆进行传动，从而电动伸缩杆传动底部的弹性伸缩机构进行转动，通过电动伸缩杆转动过程中配合伸长，且刮板在受到处理槽推挤后，滑杆滑入套管中，从而使得刮板进行螺旋运动，对处理槽中的杂质进行清洁，保证处理槽中网筛的过滤效率。
