贵阳节能型污水过滤技术

本发明涉及一种节能型污水过滤装置，有效解决滤网清理不及时、需要电力的问题;其解决的技术方案是包括箱体，箱体的内部安装有过滤器，箱体的上端设有进水口，箱体上安装有阻挡隔板的销钉，圆筒的内部贯穿有前后方向且固定放置的管道，管道上贯穿有竖直的竖轴，竖轴上安装有多个叶轮;箱体的下方设有左右两个开口，开口处放置有倾斜布置的平板，平板的左底右高且左端与箱体铰接，箱体内贯穿有前后方向的第一转轴，第一转轴上安装有多个能与平板接触的凸轮;竖轴能带动第一转轴转动，使平板振动;箱体上贯穿有前后方向的第二转轴，竖轴能带动第二转轴间歇转动，第二转轴转动一圈能拨动销钉往复移动一次;本发明简化了操作，节省了动力。

　　权利要求书

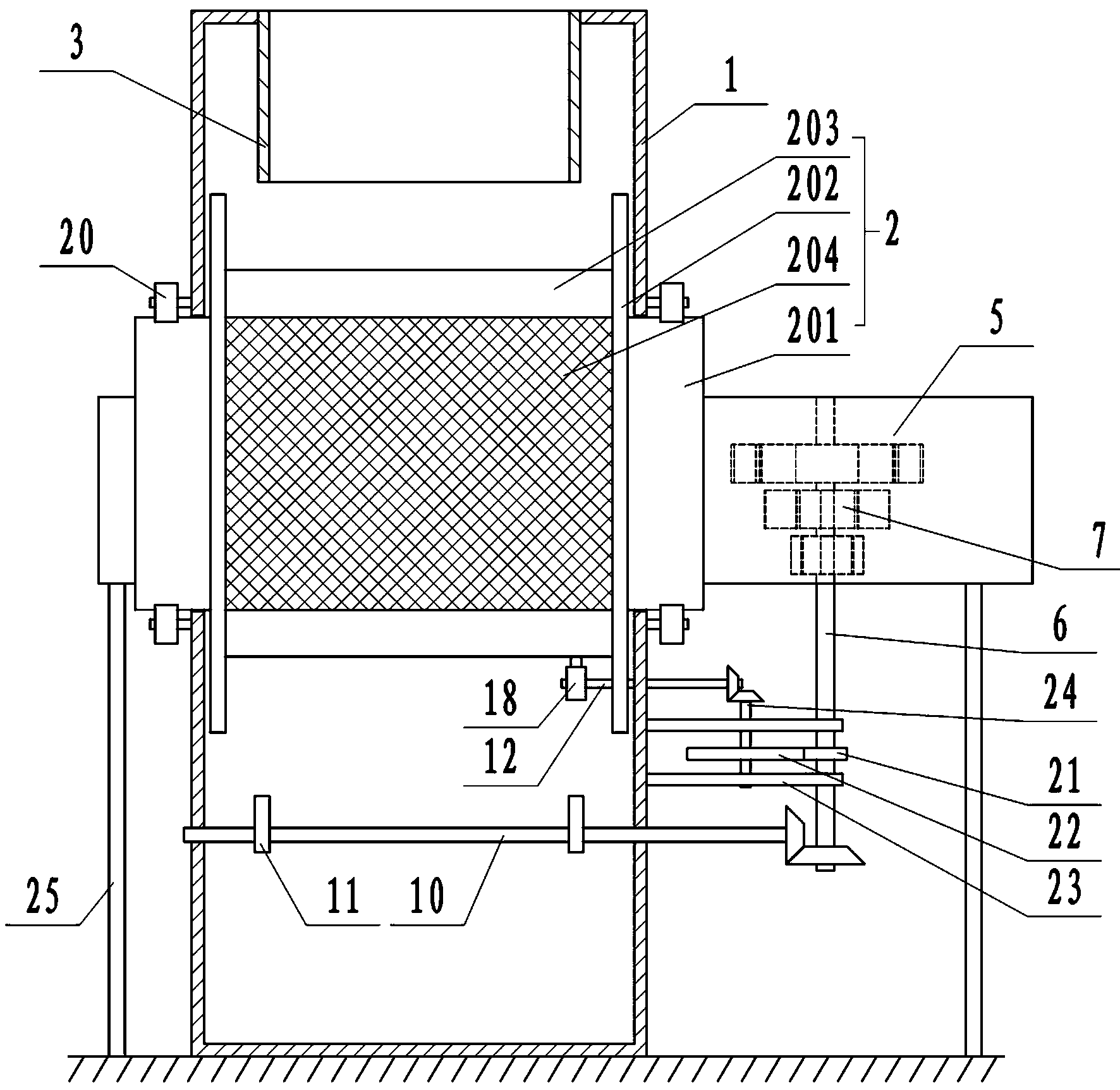

　　1.一种节能型污水过滤装置，包括固定的箱体(1)，其特征在于，箱体(1)的内部安装有过滤器(2)，过滤器(2)包括贯穿箱体(1)前后侧面的圆筒(201)，圆筒(201)能转动;圆筒(201)外固定套装有两个位于箱体(1)内部的圆盘(202)，前后两个圆盘(202)之间圆周均布有多个径向的隔板(203);位于两个圆盘(202)之间的圆筒(201)部分为滤网(204);箱体(1)的上端设有位于过滤器(2)上方进水口(3)，进水口(3)向左偏斜;箱体(1)上安装有能复位的销钉(4)，销钉(4)阻挡隔板(203)，使过滤器(2)在水流的冲击下不转动;

　　所述的圆筒(201)的内部贯穿有前后方向且固定放置的管道(5)，管道(5)的上端为开口状，管道(5)的前端封堵，后端敞开;位于箱体(1)后侧的管道(5)上贯穿有竖直的竖轴(6)，竖轴(6)上安装有多个叶轮(7);箱体(1)的下方设有左右两个开口(8)，开口(8)处放置有倾斜布置的平板(9)，平板(9)的左底右高且左端与箱体(1)铰接，箱体(1)内贯穿有前后方向的第一转轴(10)，第一转轴(10)上安装有多个能与平板(9)接触的凸轮(11);竖轴(6)能带动第一转轴(10)转动，使平板(9)振动;箱体(1)上贯穿有前后方向的第二转轴(12)，竖轴(6)能带动第二转轴(12)间歇转动，第二转轴(12)转动一圈能拨动销钉(4)往复移动一次。

　　2.根据权利要求1所述的一种节能型污水过滤装置，其特征在于，所述的竖轴(6)的上端设有固定板(13)，固定板(13)固定在管道(5)的上端面上;管道(5)内放置有位于叶轮(7)前侧的导流板(14);叶轮(7)设置为三个，三个叶轮(7)从上至下尺寸依次减小。

　　3.根据权利要求1所述的一种节能型污水过滤装置，其特征在于，所述的销钉(4)的外侧套装壳体(15)，壳体(15)固定在箱体(1)的内部，销钉(4)和壳体(15)之间安装有压簧(16)，销钉(4)上固定有第一拨杆(17);第二转轴(12)上安装有轮子(18)，轮子(18)上设有能拨动第一拨杆(17)的第二拨杆(19)，第二转轴(12)带动轮子(18)转动一圈，第二拨杆(19)拨动第一拨杆(17)一次。

　　4.根据权利要求1所述的一种节能型污水过滤装置，其特征在于，所述的箱体(1)的前后侧面上均安装有多个卡在圆筒(201)四周的滚轮(20)。

　　5.根据权利要求1所述的一种节能型污水过滤装置，其特征在于，所述的圆盘(202)与箱体(1)的侧壁间隙配合。

　　6.根据权利要求1所述的一种节能型污水过滤装置，其特征在于，所述的竖轴(6)上安装有不完全齿轮(21)，箱体(1)的后侧面上固定有多个支撑板(23)，支撑板(23)上安装有竖直的中间轴(24)，中间轴(24)上安装有与不完全齿轮(21)啮合的完全齿轮(22)，中间轴(24)和第二转轴(12)之间经锥齿轮组实现联动。

　　7.根据权利要求1所述的一种节能型污水过滤装置，其特征在于，所述的竖轴(6)和第一转轴(10)之间经锥齿轮组实现联动。

　　8.根据权利要求1所述的一种节能型污水过滤装置，其特征在于，所述的管道(5)的前后两端置于箱体(1)的前后两侧，管道(5)的前后两端均固定安装有一个竖直的支撑杆(26)，支撑杆(26)的下端固定在地面上。

　　说明书

　　一种节能型污水过滤装置

　　技术领域

　　本发明涉及污水处理领域，特别是一种节能型污水过滤装置。

　　背景技术

　　在污水过滤时，需要使用过滤网板去除污水中的大量悬浮物质，但是在过滤时，杂物会堆积在网板上，从而压迫和堵塞过滤网板，那么过滤网板的出水量会降低，过滤的效率会降低。

　　现有的大多采用倾斜的链条式传送带来对杂物进行过滤和排渣，但是该种过滤效果有限;小颗粒的无法过滤，直接穿过链条;大体积的杂物无法被及时的带走，杂物会大量聚集在过滤装置的前侧;同时还有其他各种各样的过滤装置，由于滤网不能及时更换等原因，从而造成过滤效果受到影响;同时目前市面上的装置均需要采用电力驱动，从而实现杂物的输送或者滤网的清洁，又增加了成本，不够环保。因此目前需要解决此问题。

　　发明内容

　　针对上述情况，为解决现有技术中存在的问题，本发明之目的就是提供一种节能型污水过滤装置，可有效解决滤网清理不及时、过滤效果不佳、需要额外的电力驱动等问题。

　　其解决的技术方案是包括固定的箱体，箱体的内部安装有过滤器，过滤器包括贯穿箱体前后侧面的圆筒，圆筒能转动;圆筒外固定套装有两个位于箱体内部的圆盘，前后两个圆盘之间圆周均布有多个径向的隔板;位于两个圆盘之间的圆筒部分为滤网;箱体的上端设有位于过滤器上方进水口，进水口向左偏斜;箱体上安装有能复位的销钉，销钉阻挡隔板，使过滤器在水流的冲击下不转动;

　　所述的圆筒的内部贯穿有前后方向且固定放置的管道，管道的上端为开口状，管道的前端封堵，后端敞开;位于箱体后侧的管道上贯穿有竖直的竖轴，竖轴上安装有多个叶轮;箱体的下方设有左右两个开口，开口处放置有倾斜布置的平板，平板的左底右高且左端与箱体铰接，箱体内贯穿有前后方向的第一转轴，第一转轴上安装有多个能与平板接触的凸轮;竖轴能带动第一转轴转动，使平板振动;箱体上贯穿有前后方向的第二转轴，竖轴能带动第二转轴间歇转动，第二转轴转动一圈能拨动销钉往复移动一次。

　　本发明提高了污水过滤的提高了速度和质量，简化了操作，节省了动力，实现了无人操作，自动化程度高。
